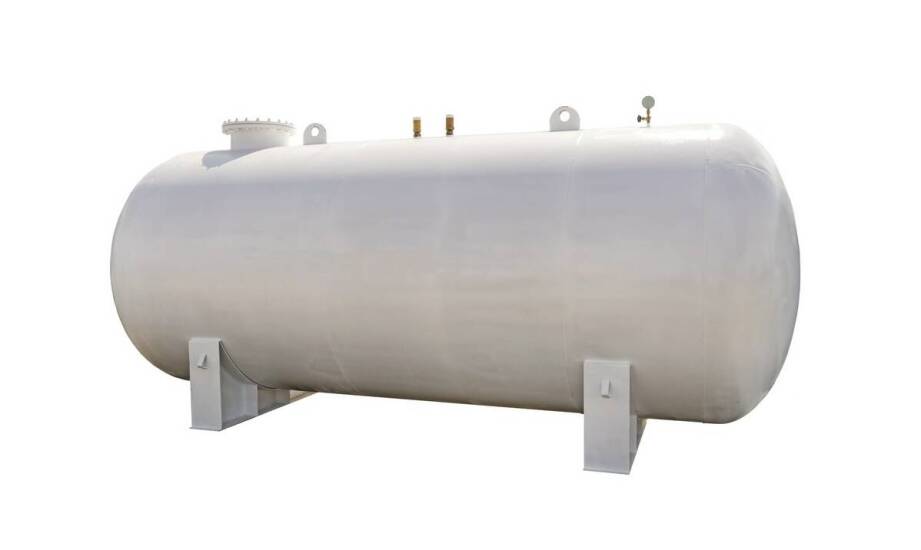

Jak wygląda projekt stalowego zbiornika dla SUW, zanim trafi do produkcji

Na jednej z krajowych inwestycji związanych z modernizacją stacji uzdatniania wody brak precyzyjnego projektu zbiornika retencyjnego wywołał lawinę problemów inżynieryjnych. Wielokrotne poprawki dokumentacji technicznej oraz przedłużające się uzgodnienia z Urzędem Dozoru Technicznego sprawiły, że finalne uruchomienie instalacji opóźniło się o kilka miesięcy. Podobny scenariusz powtarza się najczęściej tam, gdzie parametry pracy całego układu nie są dokładnie przeanalizowane przed zleceniem prac konstruktorskich. Pominięcie kluczowych warunków brzegowych na wczesnym etapie niemal zawsze rzutuje na późniejszą produkcję, generując niepotrzebne koszty oraz blokując terminowy odbiór gotowego urządzenia docelowego.

Dane technologiczne niezbędne przed rozpoczęciem projektowania

Przed wykonaniem pierwszych szkiców inżynier musi zgromadzić kompletne informacje o środowisku pracy planowanego urządzenia. Podstawą do przeprowadzenia jakichkolwiek obliczeń wytrzymałościowych jest określenie rodzaju medium, ciśnienia projektowego oraz maksymalnej temperatury roboczej. To właśnie te parametry warunkują dobór optymalnego gatunku stali. Jeżeli instalacja obsługuje obieg wody spożywczej, konieczne staje się wykorzystanie stali nierdzewnej lub nałożenie specjalistycznych powłok wewnętrznych. W takich sytuacjach zbiornik musi bezwzględnie uzyskać atest higieniczny Państwowego Zakładu Higieny. Dokument ten, wydawany na okres pięciu lat po badaniach migracji substancji, potwierdza całkowity brak negatywnego wpływu materiałów na jakość magazynowanej wody.

Ciśnienie projektowe oraz całkowita objętość sprzętu bezpośrednio decydują o podległości pod rygorystyczny dozór prawny. Zgodnie z przepisami urządzenia o iloczynie ciśnienia i pojemności przekraczającym 300 bar dm³ wymagają wdrożenia pełnych reżimów kontrolnych. Projektant uwzględnia dodatkowo dokładne wymiary gabarytowe oraz uwarunkowania samego miejsca zabudowy, ponieważ determinują one nośność fundamentów oraz siatkę włazów rewizyjnych. Z kolei tryb planowanej eksploatacji wpływa na geometrię króćców przyłączeniowych i rodzaj armatury towarzyszącej. Normy zharmonizowane, w tym popularna EN 13445, wymuszają także rozpatrzenie obciążeń statycznych i dynamicznych występujących podczas wieloletniego cyklu życia konstrukcji.

Wymagania ciśnieniowe i integracja z infrastrukturą przemysłową

Każdy sprzęt pracujący pod ciśnieniem wyższym niż pół bara musi ściśle realizować wytyczne bezpieczeństwa. Unijna dyrektywa 2014/68/UE narzuca konkretny zakres obliczeń naprężeń, przygotowania dokumentacji oraz odpowiedzialności konstruktora przed rozpoczęciem procesu wytwarzania. Kompletny pakiet projektowy zawiera nie tylko arkusze wykonawcze, ale również wnikliwe analizy ryzyka i wyliczenia realizowane metodą elementów skończonych. To na tym etapie wyznacza się bezpieczną grubość ścianek cylindra, parametry den elipsoidalnych oraz nośność wzmocnień otworów, zostawiając przy tym obowiązkowy naddatek na zjawiska korozyjne. Kategoria ryzyka wymusza zastosowanie określonego modułu oceny zgodności, od prostej kontroli wewnętrznej po weryfikację przez niezależną jednostkę notyfikowaną.

Zrozumienie wszystkich rygorystycznych wytycznych bywa skomplikowane dla inwestora, dlatego certyfikowany producent zbiorników stalowych nierzadko wspiera zamawiającego już w fazie przygotowania koncepcji. Przedsiębiorstwo SiM/Tech Expert oraz inne autoryzowane zakłady w branży opierają swoje realizacje na sprawdzonych normach technicznych WUDT-UC. W stacjach uzdatniania wody zatwierdzony projekt musi idealnie wpisywać się w istniejący cykl pracy i standardowe procedury serwisowe układu. Dla klasycznych instalacji hydroforowych konieczne jest zagwarantowanie wygodnego dostępu do pełnej inspekcji wewnętrznej oraz montaż niezależnych punktów pomiarowych.

Wymagania przemysłu chemicznego narzucają dodatkowo podwyższoną odporność na substancje żrące i uwzględnienie ciężaru zewnętrznych platform obsługowych. Duże obiekty retencyjne o pojemnościach sięgających kilkuset metrów sześciennych bardzo często współpracują z gęstą siecią filtrów ciśnieniowych oraz odżelaziaczy. Odpowiednie zaplanowanie systemu rur przesyłowych umożliwia sprawne płukanie złoża filtracyjnego bez konieczności wprowadzania przestojów w nadrzędnym procesie technologicznym obiektu.

Przygotowanie solidnej koncepcji stalowego elementu ciśnieniowego zawsze wymaga holistycznego spojrzenia na całą docelową infrastrukturę instalacji. Proces ten rozpoczyna dogłębna analiza fizykochemiczna przesyłanego medium, a kończy odbiór techniczny przeprowadzony przez inspektorów urzędu dozoru. Przekazanie biuru projektowemu rzetelnych danych wejściowych radykalnie redukuje ryzyko wprowadzania kosztownych zmian budowlanych w późniejszych fazach. Przemyślana dokumentacja inżynierska daje pełną gwarancję zgodności ze standardami, umożliwiając szybki rozruch i bezawaryjną pracę każdego zakładu.
